近年来，随着多媒体应用及社交网络的风靡，视频数据呈现指数级别的爆炸式增长，如何高效检索视频内容并标注，已成为大数据、机器视觉及多媒体应用领域的研究热点。早期，视频标注大多采用人工方法，费时费力，尤其面对海量视频，处理更是十分困难。对此，国内外诸多学者将图像处理、机器学习以及自然语言处理等技术结合起来，采用有监督学习方法[1-4]进行视频自动标注研究。例如，文献[5]尝试贝叶斯分类器对医疗教育视频中的语义概念进行分类；文献[6]提出经典主动学习方法，按照最小化期望分类误差准则选择样本，进而进行视频内容的预测；文献[7]使用自适应支持向量机进行跨域视频概念检测，使得分类器具备不同测试域间的自适应能力。
上述方法在数据量不大、实时性要求不高的情况下，能取得不错的效果。但对于海量视频，有限资源无法支持大规模运算，这些方法的应用受到制约。近年来，新兴大数据技术为海量视频标注提供了一条有效途径，不但解决了大容量视频数据的存储问题，而且，分布式计算也有利于视频语义的快速分析。其代表性工具Spark[8-10]是UC Berkeley AMP lab开源的并行计算框架，在机器学习处理方面具有独特优势，特别适合解决多次迭代的视频分析问题。因此，本文提出基于Spark的视频标注方法，利用其强计算能力，通过颜色、纹理、分形三重特征表征一类实体，进而采用元学习策略进行训练及预测。相对于传统分布式方法，该方法在标注效能方面有较大提升。
1 分布式镜头分割计算视频通常是由一系列镜头构成，镜头又由连续拍摄且时间上连续的若干视频帧组成。为标注视频，需将视频分割成多组镜头的集合，提取出能够代表镜头内容信息的关键帧。因此，准确、快速地检测出镜头边界对视频语义表达具有重要影响。
本文在Spark分布式计算框架下，采用分形差分盒法[11]进行视频分割。首先，转换视频数据格式，将Hadoop分布式文件系统(Hadoop distributed file system，HDFS)上二进制的视频数据通过输出流转换为Spark可读取的数据，即通过函数SparkContext将视频数据读取为String类型RDD。利用并行函数Parallelize把视频切分为以帧为单位的帧RDD，并调用帧处理程序，将帧RDD数据并行分配到若干计算节点，通过SparkContext实现各个计算节点间镜头分割参数共享，从而使整个视频的帧数据实现并行处理。
在每个计算节点上，对视频帧采用差分盒法计算分形维度Di，定义第i帧的分形维度为Di，则第i帧与第i+1帧的分形维度差可表示为fdi=|Di+1-Di|。在同一个镜头内，分形维度的帧差变化应在很小范围内，镜头边界帧差应远大于帧前镜头的帧差平均值和帧后镜头的帧差平均值。对于切变镜头，迭代求解出最大帧差fdmax，帧前镜头的帧差平均值fdb_avg，帧后镜头的帧差平均值fda_avg；如果fdmax>2*fdb_avg且fdmax>2*fda_avg，则判定该帧是切变镜头边界帧。对于渐变镜头，当渐变未被标记时，若fdmax>2*fdb_avg且fdmax < 2*fda_avg，则判定为渐变镜头边界的开始帧；如果渐变开始帧己被标记，若fdmax>2*fda_avg，则判定为渐变镜头边界的结束帧，依此可将视频按照时间序列切分为若干镜头。
当视频处理完成后，视频每一帧均转化为[帧 序号 分形维度]弹性分布式数据集(Resilient distributed dataset, RDD)数据，返回Spark主节点的结果是一组时间序列临界帧(即关键帧)的帧号和其帧RDD数据。将该RDD数据存储为关键帧文件，该文件包含视频关键帧的属性信息，具体过程如图 1所示。
|
图 1 分布式镜头分割计算流程图 Figure 1 Flow chart of distributed shot segmentation |
2 视觉词典与视觉单词
视频标注是对视频数据进行处理、分析，并在理解内容的基础上，进行标记注释的过程。本文在Spark集群上提取视频对象的颜色、纹理及分形特征，通过元学习策略训练，形成视觉词典；并依据视觉词典对关键帧进行预测，产生能表征该镜头的视觉单词。
2.1 帧特征提取选取实体对象的大量各异图片，提取其底层特征，包括9维颜色特征、8维纹理特征、1维分形维度特征，组成18维特征向量。其中，9维颜色特征包括3个颜色分量，每个分量上3个低阶矩；8维纹理特征考虑Gabor滤波器方向参数，可取0°，22.5°, 67.5°，90°，112.5°，135°，157.5°等8个方向参数。由于分形维度能更好的表示图像特征，赋予32%的较大权重，其他各维均匀赋予4%的权重，组成属性均衡的特征向量，表征该对象的视觉特征。将原始样本图片通过pipe函数分配到若干计算节点进行特征提取，并将特征向量RDD数据存储到样本特征文件中，该文件包含实体对象的特征信息。
2.2 构建视觉词典元学习[12]是在学习结果的基础上，再进行学习或多次学习得到最终结果的方法。在元学习中，使用不同的特征描述集合，能够有效减少基分类器输出结果的相关性，并使基分类器的错误相互独立[13-14]。同时，利用元学习实现算法自由参数的自动调整，即通过学习过程中获得的经验对这些参数进行修正和优化，从而提高学习算法的性能。
利用2.1节中提取的样本特征，通过SparkContext函数将样本特征文件读取为RDD数据，并分配到若干计算节点。以支持向量机(Support vector machine，SVM)、条件随机域(Conditional random field，CRF)和最大熵(Maximum entropy，ME)作为基分类器，基于元学习方法对样本特征向量进行训练，实体样本xi(i为样本序号)，其表征特征向量为Vec(xi)，正确分类标识为I(xi)。通过上述3种基分类器训练，分别获得基分类模型Msvm，Mrcf和Mme。将3种算法的预测结果P(xi)svm，P(xi)rcf，P(xi)me和Vec(xi)，I(xi)作为元分类器样本T，以SVM为元分类器进行二次训练，可得元分类模型Mmeta，如图 2所示。不同于基分类器是将原始样本集作为输入，元分类器的样本T增加了基分类器的分类结果。样本集合T中存在3类样本：(1)所有基分类器皆分类正确；(2)所有基分类器皆分类错误；(3)基分类器结果存在矛盾。元分类器并不是从各个基学习器中挑选最佳学习器，而是对基学习器的结果进行“再学习”，对基学习器错误的分类进行纠正，而对正确的分类加以巩固，因此分类结果优于所有基分类器。训练得到元分类模型Mmeta的表征XML文件，内含一个多维向量，该向量表示该类特征向量的视觉单词，将每个视觉单词与文字语义关联，使得每一个视觉单词(XML文件)都与其文字符号相对应，录入视觉单词库。依此类推，对多种实体样本进行训练，进而累积形成视觉词典。
|

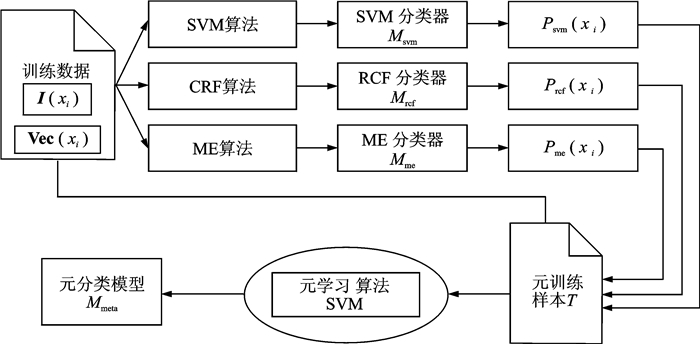

图 2 基于Spark的元学习训练过程 Figure 2 Meta learning training process based on Spark |
2.3 视觉单词的预测
依据视觉词典，采用元学习策略对实体对象进行预测。假设待测关键帧对象qxi，表征特征向量为Vec(qxi)。通过2.2节所述3种分类器预测，并将预测结果Qxisvm，Qxircf，Qxime和qVec(xi)输入分类模型Nmeta，对照视觉词典中单词遍历预测是否包含该单词内容，如图 3所示。一个关键帧中可能包含一个或多个视觉单词，程序返回Spark主机的结果是帧号、视觉单词、对应文字符号组成的RDD数据，将该数据存储为单词预测文件。
|

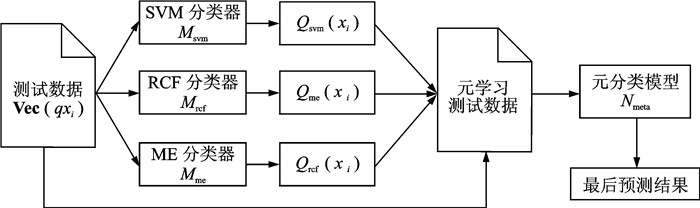

图 3 基于Spark的元学习预测过程 Figure 3 Meta learning prediction process based on Spark |
2.4 视频标注组成
将视频中各关键帧对应的视觉单词进行汇总，根据重要程度，通过马尔可夫模型[15]，对关键帧内容进行评估，实现基于视觉单词的线性表达，从而形成视频标注。
通过读取单词预测文件，利用RDD中键值统计函数ReduceByKey，对每一关键帧所属视觉单词进行统计。假设视觉词典一共包含N个视觉单词，则每个关键帧包含视觉单词的集合为W={W1, W2, …, Wi, …, WN}，1≤i≤N(当包含该单词时，Wi为1，否则为0)，则k个关键帧所包含的视觉单词可组成转移矩阵M，可表示为
| $ \boldsymbol{M} = \left[{\begin{array}{*{20}{c}} {W_1^1}&{W_2^1}& \cdots &{W_k^1}\\ {W_1^2}&{W_2^2}& \cdots &{W_k^2}\\ \vdots & \vdots & \ddots & \vdots \\ {W_1^N}&{W_2^N}& \cdots &{W_k^N} \end{array}} \right] $ | (1) |
初始化时，假定k个关键帧中，每个关键帧对视频内容重要性系数均为1/k，则k个关键帧组成系数均为1/k的k维列向量V1。当所有关键帧都包含两个及以上视觉单词时，用V1右乘转移矩阵M，可得
| $ {\boldsymbol{V}_2} = \boldsymbol{M}{\boldsymbol{V}_1} = \left[{\begin{array}{*{20}{c}} {W_1^1}&{W_2^1}& \cdots &{W_k^1}\\ {W_1^2}&{W_2^2}& \cdots &{W_k^2}\\ \vdots & \vdots & \ddots & \vdots \\ {W_1^N}&{W_2^N}& \cdots &{W_k^N} \end{array}} \right]\left[{\begin{array}{*{20}{c}} {\frac{1}{k}}\\ {\frac{1}{k}}\\ \vdots \\ {\frac{1}{k}} \end{array}} \right] $ | (2) |
当关键帧只包含一个视觉单词时，为保证迭代收敛，设定该视觉单词是视频内容的概率是α，则
| $ \alpha \left[{\begin{array}{*{20}{c}} {W_1^1}&{W_2^1}& \cdots &{W_k^1}\\ {W_1^2}&{W_2^2}& \cdots &{W_k^2}\\ \vdots & \vdots & \ddots & \vdots \\ {W_1^N}&{W_2^N}& \cdots &{W_k^N} \end{array}} \right]\left[{\begin{array}{*{20}{c}} {\frac{1}{k}}\\ {\frac{1}{k}}\\ \vdots \\ {\frac{1}{k}} \end{array}} \right] + \left( {1 - \alpha } \right)\left[{\begin{array}{*{20}{c}} {\frac{1}{k}}\\ {\frac{1}{k}}\\ \vdots \\ {\frac{1}{k}} \end{array}} \right] $ | (3) |
经过n次收敛的迭代，递归矩阵MVn最终将收敛为一个k维向量，该向量中数值越大的元素表示对应关键帧对视频内容表征越重要，其所含视觉单词越能代表视频的内容。
3 实验分析实验采用大小为1 TB的视频集为实验对象，主要来源于监控视频、世界军事等视频资料，包括5 000余个视频训练镜头和100个测试镜头，每个镜头时长5~10 min不等。鉴于视频相邻帧之间的关联性与相似性，实验中采用跳帧法，以提高运行效率。选取视频帧底层特征，包括9维的颜色特征、8维纹理特征和1维分形维度特征，组成18维特征向量，赋予分形特征32%的权重，其他特征均匀赋予4%的权重，从而构建该帧的视觉特征。
测试过程主要从检测正确率、运行效率和平台扩展性3个方面进行性能评估。检测正确率、运行效率多与算法本身设计、迭代方式以及并行化实现原理有关；平台扩展性则更多地体现并行化效能。实验集群环境共22台PC机器，配置如表 1所示。
|
表 1 实验集群硬件配置 Table 1 Experimental cluster hardware configuration |
各机器上安装Spark版本1.0.0，Hadoop版本采用1.0.1，JDK环境为OpenJDK 1.7.0 64位版本。主要针对内存占用量配置，在Spark框架中每个结点的计算内存为20 G，提供计算数据以及RDD线性依赖关系存储所占用的空间。
3.1 视频分段解码在视频解码过程中，运用Spark框架，通过自定义的InputFormat接口读取视频文件，实现对于视频文件分块读取及同步处理。在解码过程中，InputFormat为解码程序提供容量固定的数据片段(实验中采用4 MB/分片)，分发到不同的节点进行处理。对HDFS中的数据分片FileSplit进行排序，使所有视频文件开头的第一个数据块最先读取，并将包含视频解码必需的视频头信息作为后续数据的固有前缀，以提高分片解码效率。如图 4所示，假设一个视频文件有A, B, C等多个数据块并分布在HDFS上，其中数据块C是包含了视频文件的头信息，通过数据块排序和分隔技术，将数据块分割为D1，D2，…, Dn等数据片，把视频头信息读取并存于内存中，对每个数据分片添加视频头信息，整合后的数据分片可交由解码程序进行解码。
|
图 4 视频分段解码示意图 Figure 4 Schematic diagram of video segmentation decoding |
3.2 正确率检测
首先通过Spark计算框架，结合分形差分盒法对人脸、飞机、坦克和行人等4类视频进行镜头分割实验。镜头分割的效果度量标准有查全率和查准率，其中:查全率=正确检测数/(正确检测数+漏检数)，查准率=正确检测数/(正确检测数+误检数)，实验结果如表 2所示，查全率达到97%以上，查准率达到90%以上，可以满足视频实体目标提取的要求。
|
|
表 2 镜头分割实验参数 Table 2 Experimental parameters of shot segmentation |
实验对每个镜头提取一副关键帧，进行颜色、边界和分形特征进行提取，形成18维特征向量，对视频中的人脸、飞机、坦克和行人等4类实体对象进行训练并测试，将视觉单词在视频画面中进行标定，如图 5所示。
|

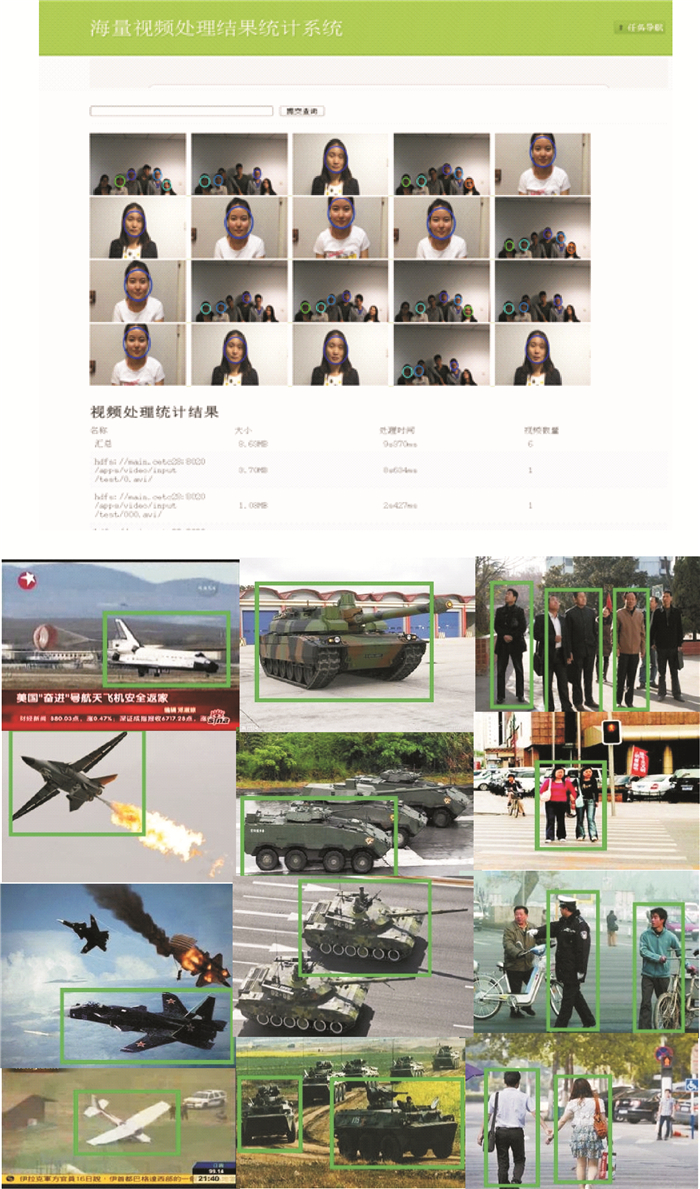

图 5 视觉单词的标定 Figure 5 Calibration of visual words |
分类过程选取SVM，CRF和ME为元分类器，并采用高斯核SVM为决策分类器。如图 6所示，人脸、飞机、坦克和行人的检测正确率相对于文献[3]提出的自适应SVM方法分别提升了5%, 7%和8%，行人的预测精度提升了1%。
|

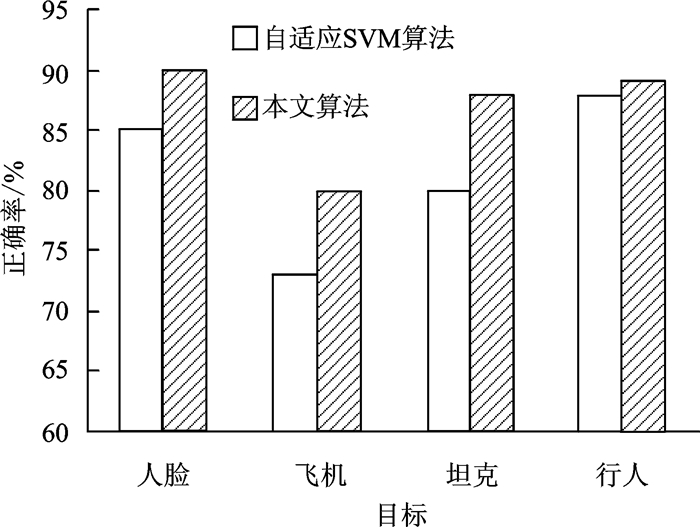

图 6 检测正确率对比 Figure 6 Comparison of detection accuracy |
3.3 运行时间
迭代运行的元策略算法需要多次遍历数据集，每轮的迭代运行开销很大程度上决定了算法运行的总体时间。但由于迭代时间不宜统计，且与物理机性能关系密切。因此，在对比Spark框架与MapReduce框架实现算法时，对比了在相同数据量运算条件下，运行总时间的差别，从中能够很明显地查看出Spark执行时间上远小于MapReduce，如表 3所示。
|
|
表 3 运算时间 Table 3 Operation time |
3.4 扩展性
随着数据量的增加，MapReduce框架和Spark框架在运行效率上均表现出平稳性。为了对比两者的线性扩展能力，利用16~22个集群计算节点，测试1 TB视频数据，比较MapReduce框架与Spark框架在不同节点数量下的加速比，如表 4所示。
|
|
表 4 平均运行时间 Table 4 Average running times |
从表 4可以看出，当前该方法具有很好的水平扩展能力。随着计算节点数的增加，投入任务更多的计算资源，计算任务的运行时间可以呈现很明显的下降趋势。加速比的结果反映了并行化实现的效率提升情况，Spark并行化实现方法能极大地提高程序运行效率，性能得到显著的改进。
4 结束语本文提出了一种基于Spark的海量视频语义标注方法，采用Spark计算框架，实现对体量庞大的非结构化视频数据进行分析，将海量复杂多源的视频数据转化为机器可识别的、具有明确语义的信息，进行视频标注。实验证明，相对于传统分布式框架计算计算模型，这种方法具有迭代速度快，扩展性能强等优点。
